資料簡介：

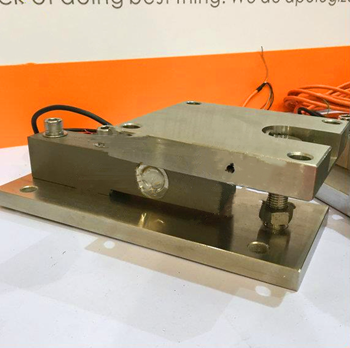

SB靜載稱重模塊

注：安裝前請檢查安裝螺桿頂緊力，如有松動請先預緊后安裝！

功能特點：

1、固定、浮動和半浮動三種結構，允許容器產生微量變形

2、結構緊湊，不需要額外配件；

3、傳感器密封焊接，環境適應性較強；

4、支撐螺栓，防止設備傾覆且方便維護；

5、接地裝置，保護傳感器免受電源浪涌沖擊；

6、過載保護裝置，保護傳感器免受沖擊力；

模塊安裝：

1、模塊分類

固定式、半浮動式、全浮動式

2、安裝方式

徑向安裝方式、切向安裝方式、矩形安裝方式

稱重系統***般由***個固定模塊，***個半浮動模塊及若干個浮動模塊組成，半浮動模塊須安裝在固定模塊的對角；固定模塊的安裝支點不會產生水平位移，因此在系統設計過程中，管道和電氣連接部分應靠近該點；半浮動和浮動模塊使系統能?chē)@固定點移動，消除容器變形對稱重產生的影響。

3、現場安裝注意事項

安裝前請檢查基礎狀況：各安裝點平面落差控制在3mm以?xún)?nèi)，同***基礎面水平度應控制在1mm/m以?xún)?nèi)，基礎承載能力要求大于傳感器的量程。

3.1.模塊安裝完畢請將限位螺桿和螺母松開；

3.2.螺母向下松開與螺母A并合與下承載板擰緊，同時螺母上墊圈落

3.3.使承載器能自由晃動。

3.4.電纜色標電纜色標（常規傳感器線標，主要以合格證線標為準）

4、容器與管道的連接：

容器與管道連接有多種方式，統稱為軟連接。可根據用戶現場的使用狀況設計不同的軟連方式。

1）柔性軟管連接；2）U型性軟管連接；3）波紋管連接；4）套管連接；

為了保證電子容器稱重的準確度，必須根據管道內輸送物質的化學特性，選擇不同的軟連方式。1）2）3）用于非揮發性液體，4）用于揮發性液體。

為保證電子容器的計量性能以下條件：

a.容器本身不受任何外力影響能自由晃動；

b.管道與容器選用軟連接

注：設備調試過程中，若出現角差偏差過大、儀表回零較差、砝碼加載后重量值偏小或無變化，請檢查模塊限位部分有無卡死或輕微摩擦影響；檢查設備外圍硬件連接有無外力影響，例如：管道的死連接對稱重的影響。
